專業生產YB-150型液壓起撥道器,廠家直銷價格便宜,各類YB-150型液壓起撥道器應有盡有、質量保證;隨時歡迎您前來咨詢YB-150型液壓起撥道器,能為您服務是我們的榮幸。

YB-150型液壓起撥道器規格齊全,YB-150型液壓起撥道器性能穩定,YB-150型液壓起撥道器質好價優.我們竭誠歡迎您前來訂購液壓起撥道器!
YB-150型液壓起撥道器已通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證
YB-150型液壓起撥道器使用說明書：





一、適用范圍

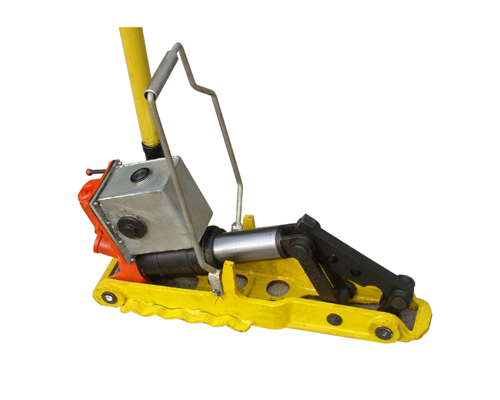

YB-150型液壓起撥道器適用于各型號鋼軌線路進行撥道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。是鐵路工務部門維修線路必備工具。
二、主要技術參數
1、額定撥道力 150kN
2、最大撥道量 110mm
3、油缸空載效率 6mm/次
4、液壓系統額定壓力 51MPa
5、整機重量 26kg
6、外廓尺寸 長×寬×高 540×180×240
三、基本結構與工作原理
原理：往復擺動手搬把，通過定塊機構，使雙柱塞泵連續工作（吸，壓油），將液壓油壓入油缸內，推動活塞伸出，在活塞推力作用下油缸及撥臂帶動鋼軌向前移動，起到撥道的目的。 其液壓原理圖、主要結構如圖示： 1手搬把、2連桿、3泵桿、4泵座、5液壓油、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥。
四、使用方法
（一）、使用
1、使用前檢查：
（1）、油箱內油量是否充足，不必裝滿留有一定空間
（2）、卸荷閥的啟閉性是否穩定
（3）、各連接緊固部位是否有松動和漏油現象
2、操作步驟
（1）、將機具放在兩軌枕間軌底下，使撥臂緊貼軌底，關閉回油閥，再搖動手搬把，雙柱塞泵連續吸、壓油工作使活塞伸出，撥臂推動鋼軌前移，即可進行撥道。
（2）、撥道作業完成后，打開回油閥，使液壓系統卸荷即可下道。
五、機具的保養
1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。
六、安全使用說明
1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。
2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。
3、發現有零件損壞應及時更換，避免其它零件的損壞。
4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。
5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。

七、故障排除



故障現象	產生原因	排除方法
油缸漏油	密封圈老化	更換密封圈
活塞爬行	油缸內油量不足	補充液壓油
系統不保壓	閥體被污物堵塞	清洗液壓系統
手搬把擺動不靈活	油路堵塞	清洗油路

八、其他

1、隨機附件見產品裝箱單。

2、產品售出一年內，因產品質量原因影響使用，公司負責維修、更換。



　







如果貴公司有YB—150型液壓起撥道器此方面的計劃，與我們聯系，我們竭誠為你服務!

“質量第一,信譽至上”公司將一如既往,本著以科學技術為先導,以質量管理為基礎,以法規標準為保證,以顧客滿意為標準的方針,生產更好的產品,竭誠為廣大客戶服務,共創美好未來.
